用 JAX 编程 TPU

Part 10 of How To Scale Your Model (第9部分：性能分析 | 第11部分：结论)

手把手教你用 JAX 操控 TPU！本节大部分内容参考自官方文档。你可以在 Google Colab 上白嫖免费 TPU 来跑这些代码。

JAX 并行编程三板斧

一句话总结：JAX 提供三种并行编程模式——你可以完全信任编译器、半信任让 JAX 管分片、或者全手动自己写通信。选哪个取决于你想省心还是想精细控制。

先打个比方：假设你要指挥一个 8 人乐队演奏交响乐。

模式 比喻 你的工作量
自动模式 请一个指挥家，你只管写谱子 最少
显式模式 你是指挥，但乐手自己看谱协调 中等
手动模式 你亲自指挥每个乐手的每个动作 最多

更技术一点说，JAX 支持三种思想流派：

1. 🤖 自动挡：”编译器，你来掌舵！”

2. 🚗 半自动挡：”JAX，帮我盯着！”

3. 🏎️ 手动挡：”老子自己来！”

模式 你看到的视图 需要指定分片？ 需要写通信？
自动 全局（整个数组） ❌ ❌
显式 全局（整个数组） ✅ ❌
手动 本地（当前设备的那块） ✅ ✅

对应的 JAX API：

模式 API 特点
自动 jax.jit + Auto mesh XLA Shardy 自动加通信
显式 jax.jit + Explicit mesh JAX 追踪分片，遇到歧义报错
手动 jax.shard_map 本地视图，手写 lax.all_gather/lax.psum 等

自动挡：让编译器帮你搞定

核心思想：你写正常的 JAX 代码，告诉 JAX 输入输出怎么分片，剩下的交给 XLA 编译器。

jax.jit 在 JAX 里其实干两件事：

  1. JIT 编译：把 Python 函数编译成高效的机器码
  2. 自动并行：如果输入是分片的，自动在多设备间分发计算

来看个例子——分片矩阵乘法：

import jax
import jax.numpy as jnp

# 假设在 TPU v5e 4x2 上跑，8 个芯片排成 4 行 2 列
mesh = jax.make_mesh(axis_shapes=(4, 2), axis_names=('X', 'Y'))

# 告诉 JAX 后面都用这个 mesh
jax.set_mesh(mesh)

# 创建分片的输入和权重
# In: [8, 2048] 沿 X 切 4 份（行），沿 Y 切 2 份（列）
# W: [2048, 8192] 只沿 Y 切 2 份（行），列方向不切
In = jnp.zeros((8, 2048), dtype=jnp.bfloat16, device=jax.NamedSharding(mesh, jax.P('X', 'Y')))
W = jnp.zeros((2048, 8192), dtype=jnp.bfloat16, device=jax.NamedSharding(mesh, jax.P('Y', None)))

def matmul_square(In, W):
  return jnp.einsum('bd,df->bf', jnp.square(In), W)

# 编译！指定输出分片为 P('X', None) 表示行切 X 份，列不切（复制）
jit_matmul = jax.jit(matmul_square, out_shardings=jax.P('X', None)).lower(In, W).compile()

out = jit_matmul(In, W)

底层发生了什么？

让我们用之前学过的符号来理解：

张量 全局形状 分片 每个设备上的形状
In [8, 2048] [BX, DY] [2, 1024]
W [2048, 8192] [DY, F] [1024, 8192]
Out [8, 8192] [BX, F] 复制 [2, 8192]

因为 In 和 W 在收缩维度 D 上都被 Y 轴切分了，本地 matmul 得到的是部分和，需要 AllReduce 才能得到完整结果：

1. Out[B_X, F] { 部分和 } = In[B_X, D_Y] × W[D_Y, F]   # 本地 matmul
2. Out[B_X, F] = AllReduce(Out[B_X, F])                # 跨 Y 轴求和

用 jit_matmul.as_text() 可以看到生成的 HLO：

# matmul 融合操作
%fusion = bf16[2,8192] fusion(bf16[2,1024] %param, bf16[8192,1024] %copy-done)

# AllReduce 求和
ROOT %AllReduce = bf16[2,8192] AllReduce(bf16[2,8192] %fusion)

注意形状：bf16[2, 1024] 是本地激活（全局 8 被 4 切分成 2，全局 2048 被 2 切分成 1024）。

这就是 magic！ 不管你的程序多复杂，Shardy 都会尝试：

但编译器有时会”抽风”

Shardy 不是完美的。有时你打开 profile 一看——我擦，一个巨大的 AllGather 占了 80% 的时间，但其实根本不需要！

这时候可以用 jax.lax.with_sharding_constraint 来”纠正”编译器：

import jax
import jax.numpy as jnp

mesh = jax.make_mesh((4, 2), ('X', 'Y'))

def matmul(x, Win, Wout):
  hidden = jnp.einsum('bd,df->bf', x, Win)
  # 强制 hidden 沿 y 维度分片（编译器本来可能选别的分片）
  hidden = jax.lax.with_sharding_constraint(hidden, jax.P('x', 'y'))
  return jnp.einsum('bf,df->bd', hidden, Wout)

自动模式的痛点：”调教编译器”是个玄学活儿。你可以标注每个中间变量的分片，但还是不确定最终会不会得到想要的结果。能不能让 JAX 自己管分片传播呢？

半自动挡：JAX 控制分片传播

核心思想：分片信息变成类型系统的一部分。JAX 会追踪每个操作的分片，遇到歧义就报错让你明确。

显式分片（Explicit Sharding）又叫”类型中的分片”——分片传播在 JAX 层面完成，而不是交给 XLA。

看个例子：

import jax
import jax.numpy as jnp
import jax.sharding as shd

# 创建 2x2 mesh，注意 axis_types 是 Explicit
mesh = jax.make_mesh(axis_shapes=(2, 2), axis_names=('X', 'Y'),
                                       axis_types=(shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)

x = jax.device_put(np.arange(16).reshape(8, 2), jax.P('X', 'Y'))

@jax.jit
def f(x):
  print(jax.typeof(x))  # bfloat16[8@X,2@Y] ← 分片信息直接在类型里！
  out = x * 2
  print(jax.typeof(out))  # bfloat16[8@X,2@Y] ← 逐元素操作保持分片
  return out

f(x)

JAX 怎么传播分片？

每个 JAX 操作都有分片规则：

歧义情况——JAX 会报错：

# 创建分片的输入和权重
In = jnp.zeros((8, 2048), dtype=jnp.bfloat16, out_sharding=jax.P('X', 'Y'))
W = jnp.zeros((2048, 8192), dtype=jnp.bfloat16, out_sharding=jax.P('Y', None))

@jax.jit
def matmul_square(In, W):
  print(jax.typeof(In))  # bfloat16[8@X, 2048@Y]
  print(jax.typeof(W))   # bfloat16[2048@Y, 8192]
  return jnp.einsum('bd,df->bf', jnp.square(In), W)

matmul_square(In, W)  # 💥 报错！

报错信息很清楚：

Contracting dimensions are sharded and it is ambiguous how the output should be sharded.
收缩维度被分片了，输出分片不明确。请用 out_sharding 参数指定。

为什么有歧义？ 因为输出可以是：

自动模式会随便选一个（可能选错），显式模式让你自己决定：

@jax.jit
def matmul_square(In, W):
  # 明确告诉 JAX：我要输出沿 X 和 Y 都分片
  return jnp.einsum('bd,df->bf', jnp.square(In), W, out_sharding=jax.P('X', 'Y'))

out = matmul_square(In, W)
print(jax.typeof(out))  # bfloat16[8@X,8192@Y]

自动 vs 显式可以混用

通过 jax.sharding.auto_axes 和 jax.sharding.explicit_axes 可以在同一程序里混合使用。详见官方文档。

手动挡：shard_map 全手写

核心思想：你拿到每个设备的本地视图，所有通信自己用 lax 原语写。完全掌控，但也完全负责。

jax.jit vs jax.shard_map：

对比 jax.jit jax.shard_map
你看到的 全局数组 本地分片
通信 编译器自动加 你手动写
控制力 低 高
难度 简单 困难

看个例子——在每个设备上取前 4 个元素，然后全局平均：没有 TPU？用这行模拟：`import jax; jax.config.update('jax_num_cpu_devices', 8)`

import jax
import jax.numpy as jnp
import jax.sharding as shd

mesh = jax.make_mesh((2, 4), ('x', 'y'), (shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)

x = jnp.arange(0, 512, dtype=jnp.int32, out_sharding=jax.P(('x', 'y')))

# 这个函数在每个设备上只看到 1/8 的数据！
@jax.shard_map(in_specs=jax.P(('x', 'y')), out_specs=jax.P())
def slice_and_average(x):
  assert x.shape == (512 // 8,)  # 每个设备只有 64 个元素
  return jax.lax.pmean(x[:4], axis_name=('x', 'y'))  # 手动写通信！

out = slice_and_average(x)
assert out.shape == (4,)

这代码干了啥？

  1. 全局数组 x 有 512 个元素
  2. 被 8 个设备（2×4）分片，每个设备只看到 64 个元素
  3. 每个设备取自己那份的前 4 个元素
  4. pmean 是手动的 AllReduce，对所有设备的这 4 个元素求平均

实际效果：mean(x[:4], x[64:68], x[128:132], ...)

为什么不用 jax.jit？

用 jax.jit，你看到的是全局的 [512] 数组，要切出这种”每 64 个取前 4 个”的模式很别扭，而且编译器可能加错通信。用 shard_map，你直接操作本地数据，需要什么通信自己加。

实战：Collective Matmul（通信计算重叠）

这是 shard_map 最经典的应用场景。

问题背景：模型并行时，激活是分片的：

A[B_X, D_Y] × W[D, F_Y] → Out[B_X, F_Y]

朴素做法——先 AllGather，再 matmul：

1. A[B_X, D] = AllGather_Y(A[B_X, D_Y])   # 先收集完整激活
2. Out[B_X, F_Y] = A[B_X, D] × W[D, F_Y]  # 再做 matmul

问题：通信和计算完全串行，效率低下！

Collective Matmul——边通信边计算（参考 Wang et al. 2023）：

核心思想：

  1. 把 W 按 Y 轴分成若干块
  2. 每一步：做一块 matmul + 把 A 往下一个设备传
  3. 通信和计算完美重叠！
import functools

import jax
import jax.numpy as jnp
import jax.sharding as shd
import numpy as np

# TPU v5e-8 或用 jax.config.update('jax_num_cpu_devices', 8) 模拟
mesh = jax.make_mesh(axis_shapes=(2, 4), axis_names=('X', 'Y'),
                                       axis_types=(shd.AxisType.Explicit, shd.AxisType.Explicit))
jax.set_mesh(mesh)

B, D, F = 1024, 2048, 8192
A = jnp.arange(np.prod((B, D))).reshape((B, D))
W = jnp.arange(np.prod((D, F))).reshape((D, F))

A = jax.device_put(A, jax.P('X', 'Y'))
W = jax.device_put(W, jax.P(None, 'Y'))

@functools.partial(jax.jit, out_shardings=jax.P('X', 'Y'))
def matmul(lhs, rhs):
  return lhs @ rhs

def collective_matmul_allgather_lhs_contracting(lhs, rhs):
  """边传数据边算，通信计算重叠"""
  axis_size = jax.lax.axis_size('Y')  # Y 轴有 4 个设备
  idx = jax.lax.axis_index('Y')        # 当前设备在 Y 轴的位置

  chunk_size = lhs.shape[1]
  assert rhs.shape[0] % chunk_size == 0

  def f(i, carrys):
    accum, lhs = carrys
    # 从 W 中取出对应块
    rhs_chunk = jax.lax.dynamic_slice_in_dim(rhs, (idx + i) % axis_size * chunk_size, chunk_size)
    # 本地 matmul
    update = lhs @ rhs_chunk
    # 把 lhs 向左循环移位（传给相邻设备）
    lhs = jax.lax.ppermute(
        lhs,
        axis_name='Y',
        perm=[(j, (j - 1) % axis_size) for j in range(axis_size)]
    )
    return accum + update, lhs

  accum = jnp.zeros((lhs.shape[0], rhs.shape[1]), dtype=lhs.dtype)
  accum = jax.lax.pvary(accum, ('X', 'Y'))
  accum, lhs = jax.lax.fori_loop(0, axis_size - 1, f, (accum, lhs), unroll=True)

  # 处理最后一块
  i = axis_size - 1
  rhs_chunk = jax.lax.dynamic_slice_in_dim(rhs, (idx + i) % axis_size * chunk_size, chunk_size)
  update = lhs @ rhs_chunk
  return accum + update

jit_sharded_f = jax.jit(jax.shard_map(
  collective_matmul_allgather_lhs_contracting,
  in_specs=(jax.P('X', 'Y'), jax.P(None, 'Y')), out_specs=jax.P('X', 'Y')))

shmapped_out = jit_sharded_f(A, W)
expected_out = matmul(A, W)

np.testing.assert_array_equal(shmapped_out, expected_out)

性能对比：

版本 耗时 Profile 特征
朴素 jit matmul 311us 开头有大块阻塞 AllGather
Collective matmul 244us 没有独立通信，全是有用计算
无分片基线 224us 纯 matmul

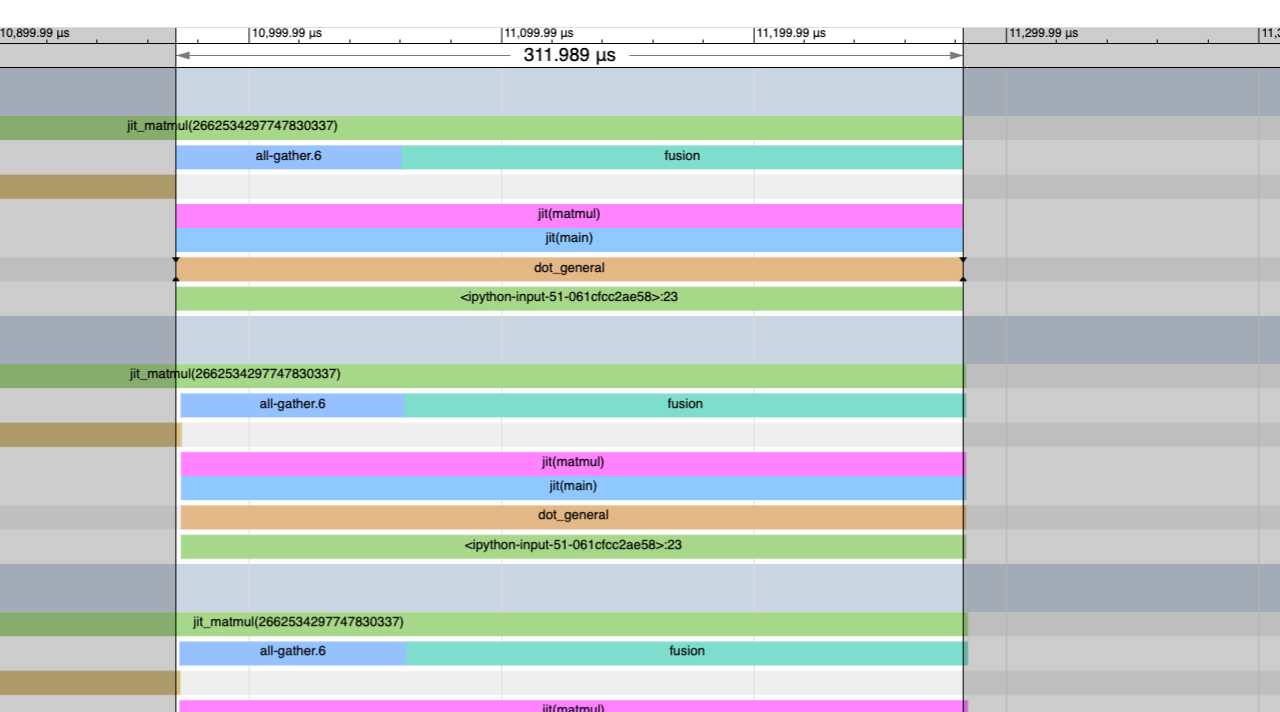

朴素版本：开头的大块蓝色是 AllGather，计算在等通信

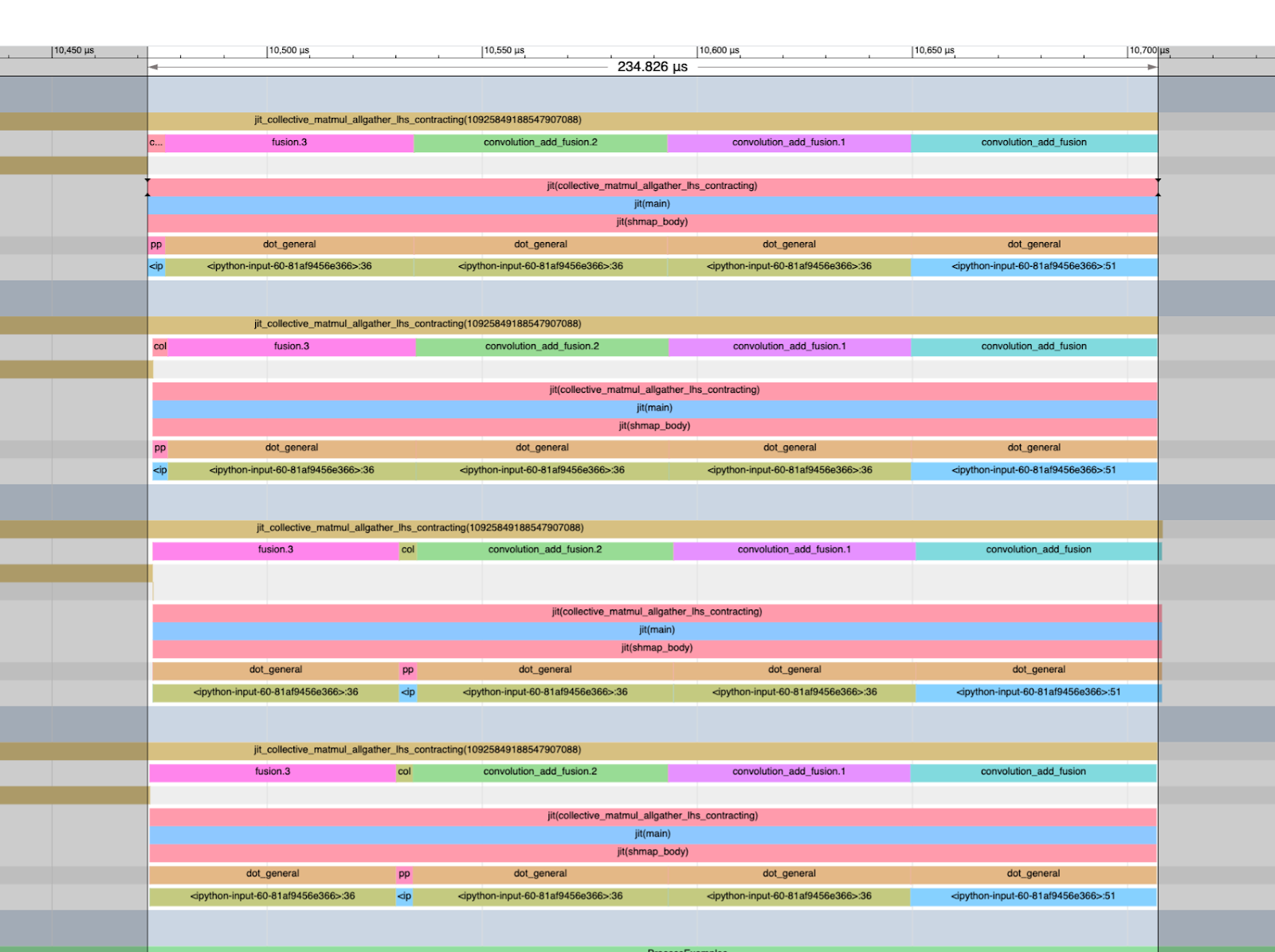

Collective 版本：没有独立通信，FLOPs 利用率暴涨

我们达到了接近无分片基线的性能！这就是性能优化的威力。更多 shard_map 例子见官方笔记。

练习题

准备工作：这些题需要多个 TPU。可以用免费的 Colab TPUv2-8，或者用 jax.config.update('jax_num_cpu_devices', 8) 模拟。

问题 1：分片内平均 & 分片内 Roll

设 A 是形状为 float32[S_X, D_Y] 的数组，被分片到 N = X × Y 个设备上。

(a) 分片内平均

写一个函数：返回形状 [X, Y] 的数组，其中 arr[i, j] 是分片 (i, j) 上数据的平均值。

要求：

(b) 分片内 Roll

写一个函数：在每个 X 分片内做 roll(x, shift, axis=0) - x。

只需要用 shard_map 实现（jit 版本太折磨人了）。

点击查看答案

(a) 分片内平均

注意 jit 版本需要做复杂的 reshape：

import numpy as np
import jax
import jax.numpy as jnp

mesh = jax.make_mesh((4, 2), ('X','Y'))

# shard_map 版本：直接对本地数据求平均
average_shmap = jax.shard_map(
    lambda x: x.mean(keepdims=True),
    mesh=mesh,
    in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
)

# jit 版本：需要手动 reshape 来模拟分片
def average(x):
  X, Y = mesh.axis_sizes
  return x.reshape(X, x.shape[0] // X, Y, x.shape[1] // Y).mean(axis=(1, 3))

average_jit = jax.jit(average, out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))

# 测试
x = jnp.arange(8 * 64 * 8, dtype=jnp.int32).reshape(8 * 64, 8)
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))

y1 = average_shmap(x)
y2 = average_jit(x)

np.testing.assert_array_equal(y1, y2)

(b) 分片内 Roll

import numpy as np
import jax
import jax.numpy as jnp
import functools

P = jax.sharding.PartitionSpec
mesh = jax.make_mesh((4, 2), ('X','Y'))

# shard_map 版本：直接对本地数据 roll
def shift_shmap(x, shift: int):
  shmapped = jax.shard_map(
      lambda x: jnp.roll(x, shift, axis=0),
      mesh=mesh,
      in_specs=jax.P('X','Y'), out_specs=jax.P('X','Y')
  )
  return shmapped(x)

# jit 版本：reshape 后在正确维度上 roll
@functools.partial(jax.jit, static_argnames=['shift'], out_shardings=jax.NamedSharding(mesh, jax.P('X','Y')))
def shift_jit(x, shift: int):
  X, Y = mesh.axis_sizes
  reshaped = x.reshape(X, x.shape[0] // X, -1)
  return jnp.roll(reshaped, shift, axis=1).reshape(x.shape[0], x.shape[1])

# 测试
x = jnp.arange(8 * 64 * 8, dtype=jnp.int32).reshape(8 * 64, 8)
x = jax.device_put(x, jax.NamedSharding(mesh, jax.P('X','Y')))

y1 = shift_shmap(x, 5)
y2 = shift_jit(x, 5)

np.testing.assert_array_equal(y1, y2)

问题 2：混合专家（MoE）实现

这题一起来实现一个基础的 MoE 层。

设定：

目标：返回 Out[i] = W[B[i]] @ A[i]

(a) 本地实现

先忽略分片，在单设备上实现。

⚠️ 不要具体化 [S, D, F] 形状的数组！

提示：把 token 排序到 [E, S, D] 缓冲区，用 mask 处理。

(b) 直接 jit

用 jax.jit 包装你的实现，profile 看看编译器加了什么通信，耗时多少？

(c) shard_map 实现

你会发现 jit 版本可能在本地 AllGather 完整激活 A，通信和内存都很贵。用 shard_map 重写：

  1. 第一步：用 jax.lax.all_gather 收集后重排序
  2. 进阶：避免具体化 [E, S, D] 数组，用 jax.lax.while_loop + jax.lax.all_to_all 做不规则计算

比原始版本快多少？

(d) Top-K 路由

大多数 MoE 路由到多个专家再平均。让 B: int32[S, k]，实现 top-k 路由。

点击查看部分答案

(a/b) 本地实现

有很多方法，这是用 mask 迭代专家的版本：

def moe_local(W: jnp.ndarray, A: jnp.ndarray, B: jnp.ndarray) -> jnp.ndarray:
    S, _ = A.shape
    E, _, F = W.shape

    def expert_forward(carry, e):
        output = carry  # [S, F]
        mask = (B == e)[:, None]  # [S, 1]
        expert_result = A @ W[e]  # [S, F] - 这个专家对所有 token 的变换
        output = output + expert_result * mask  # 只保留分配的 token
        return output, None

    output = jnp.zeros((S, F))
    output, _ = lax.scan(expert_forward, output, jnp.arange(E))

    return output

你也可以用 jax.lax.ragged_dot，更高效。

(c) shard_map 伪代码

chunk_size = 128
def matmul(W, x, B):
  i = 0
  x = # 根据分配排序 x
  while (chunk := x[i:i+chunk_size].any()):
     chunk = all_to_all(chunk)
     out = matmul_local(W, chunk)
  return concat(out)

核心思想：迭代数组的块，排序 + all_to_all，然后做本地 FLOPs。

问题 3：Collective Matmul 进阶

上面的 collective matmul 例子对真实 LLM 非常有用。来扩展一下：

(a) AllReduce Collective Matmul

实现：A[B_X, D_Y] ×_D W[D_Y, F] → Out[B_X, F]

朴素版本是本地 matmul + AllReduce。实现通信重叠版本。

提示：在输出维度上分块，边算边 jax.lax.psum。

注意：由于 XLA 优化，可能不比基线快。

(b) ReduceScatter Collective Matmul

这是 AllReduce 的补充，发生在 Transformer 的 down-projection：

Tmp[B_X, F_Y] ×_F W2[F_Y, D] → Out[B_X, D_Y]

实现通信重叠版本，只传必要的数据量。

提示：累积时置换结果。

(c) 端到端 Transformer 块

把 (a) 和 (b) 组合起来：

In[B_X, D_Y] ×_D W_in[D, F_Y] ×_F W_out[F_Y, D] → Out[B_X, D_Y]

记住：不能先算 W_in · W_out，因为中间有非线性！

比 jit 版本快多少？

问题 4：双向通信优化

上面的 collective matmul 都是单向置换。改成双向通信。

快了多少？

🎉 第 10 部分完结！

基本内容就是这些了。要看最终总结和进一步阅读材料，请点击这里。

Miscellaneous

*Work done at Google DeepMind, now at MatX.

Citation

For attribution in academic contexts, please cite this work as:

    Austin et al., "How to Scale Your Model", Google DeepMind, online, 2025.

or as a BibTeX entry:

    @article{scaling-book,
      title = {How to Scale Your Model},
      author = {Austin, Jacob and Douglas, Sholto and Frostig, Roy and Levskaya, Anselm and Chen, Charlie and Vikram, Sharad
      and Lebron, Federico and Choy, Peter and Ramasesh, Vinay and Webson, Albert and Pope, Reiner},
      publisher = {Google DeepMind},
      howpublished = {Online},
      note = {Retrieved from https://jax-ml.github.io/scaling-book/},
      year = {2025}
    }
