如何并行化 Transformer 训练

Part 5 of How To Scale Your Model (第4部分：Transformer | 第6部分：训练 LLaMA)

训练大模型，一张卡肯定不够。这章我们聊聊四种『分而治之』的方法：数据并行、FSDP、张量并行、流水线并行。每种方法各有利弊，关键是搞清楚什么时候通信会拖后腿。

什么是『扩展』

核心问题：我有一堆芯片，怎么让它们高效协作？

理想情况下，芯片数量翻倍，训练速度也翻倍——这叫强扩展。但现实没这么美好。芯片越多，它们之间的”沟通成本”也越高。如果沟通时间超过了干活时间，加再多芯片也是浪费。

打个比方：一个人搬砖很慢，两个人可以快一倍。但如果 100 个人挤在一起搬，光是”你往左我往右”的协调就够呛，效率反而可能下降。

本章目标：搞清楚四种”分活儿”的方法，以及每种方法什么时候会被”沟通成本”拖累。

四种并行策略一览

策略 一句话解释
数据并行 每张卡都有完整模型，各自算不同的数据，最后把梯度汇总
FSDP（ZeRO） 模型参数切成碎片分给各卡，用的时候再拼起来
张量并行 每个矩阵乘法都分给多张卡一起算，算完再合并
流水线并行 模型按层切开，数据像流水线一样一层层往下传

符号约定

为了后面计算方便，我们统一用这些符号：

模型参数：

符号 含义
D 隐藏维度（d_model）
F FFN 中间维度（d_ff，通常是 4D 或 8D）
B 批次大小（总 token 数，不是每卡的）
T 序列长度
L 层数

硬件参数：

符号 含义
C 每芯片的 FLOPs/s
W 网络带宽（双向），比如 $W_{ici}$ 表示 ICI 带宽
X, Y, Z 网格各轴的芯片数

简化模型

为了聚焦核心问题，我们做两个简化：

  1. 把 Transformer 简化成一堆 MLP：注意力只占小头，FFN 才是大头
  2. 每层就两个矩阵：上投影 W_in 和下投影 W_out

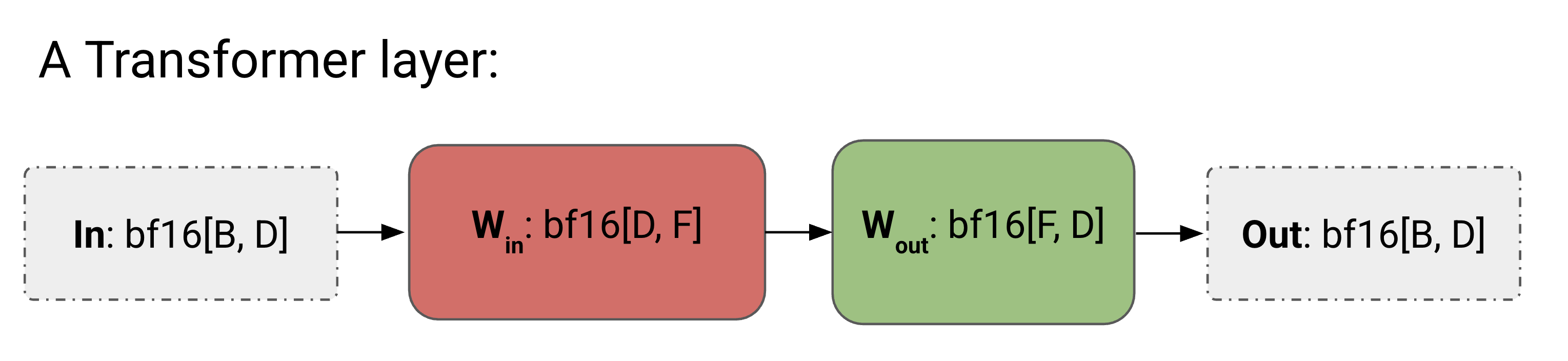

图：简化后的 Transformer 层。每层就两个矩阵：Win（D→F）负责升维，Wout（F→D）负责降维。
未并行化的基础算法（供参考）

前向传播：

  1. Tmp[B, F] = In[B, D] × W_in[D, F]
  2. Out[B, D] = Tmp[B, F] × W_out[F, D]
  3. Loss[B] = …

反向传播：

  1. dOut[B, D] = …
  2. dW_out[F, D] = Tmp^T × dOut
  3. dTmp[B, F] = dOut × W_out^T
  4. dW_in[D, F] = In^T × dTmp
  5. dIn[B, D] = dTmp × W_in^T

数据并行

一句话：每张卡都有完整模型，各自算不同的数据批次，最后平均梯度。

分片公式：\(\text{In}[B_X, D] \cdot W_\text{in}[D, F] \cdot W_\text{out}[F, D] \rightarrow \text{Out}[B_X, D]\)

B_X 表示把 B 切成 X 份，每卡只处理 B/X 的数据。

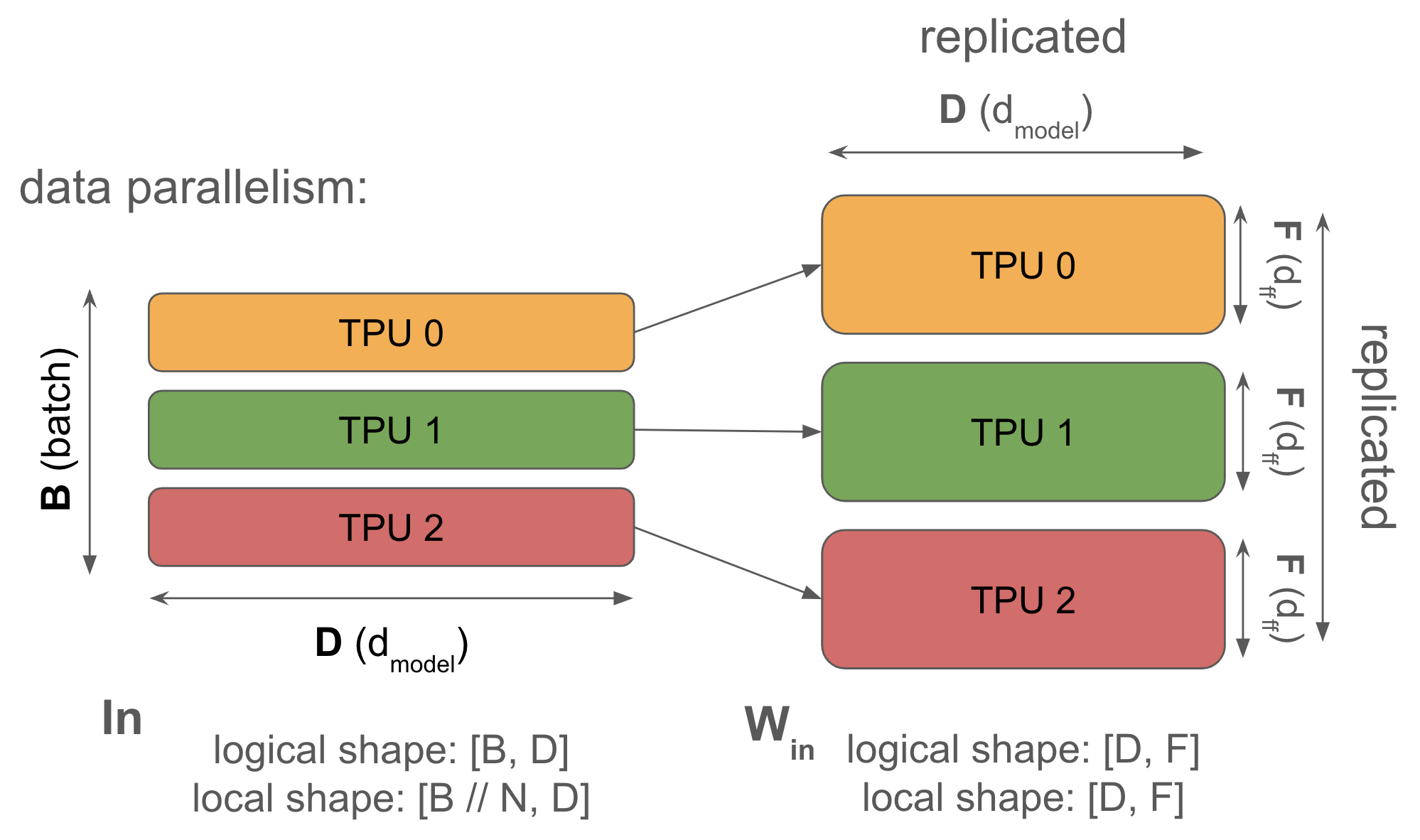

图：数据并行示意。输入按批次切分（左边），权重完全复制（右边）。前向传播不需要通信，反向传播时做一次 AllReduce 汇总梯度。

工作流程：

  1. 前向传播：各卡独立算，互不通信 ✅
  2. 反向传播：算完本地梯度后，做 AllReduce 平均
  3. 更新权重：每卡独立更新（因为梯度一样，更新后权重还是一样）
完整算法

前向传播（无通信）：

  1. Tmp[B_X, F] = In[B_X, D] × W_in[D, F]
  2. Out[B_X, D] = Tmp[B_X, F] × W_out[F, D]
  3. Loss[B_X] = …

反向传播：

  1. dOut[B_X, D] = …
  2. dW_out_local = Tmp^T × dOut
  3. dW_out = AllReduce(dW_out_local) ← 可以异步
  4. dTmp = dOut × W_out^T
  5. dW_in_local = In^T × dTmp
  6. dW_in = AllReduce(dW_in_local) ← 可以异步
  7. dIn = dTmp × W_in^T

优点：

缺点：

要点：数据并行最大能训练的模型 ≈ HBM 容量 ÷ 10。对于 TPU v5p，约 90 亿参数。

什么时候会被通信拖累？

计算时间：\(T_{计算} = \frac{8 \cdot B \cdot D \cdot F}{X \cdot C}\)

通信时间：\(T_{通信} = \frac{8 \cdot D \cdot F}{W_{ici}}\)

（8 = 2 个矩阵 × 2 次 AllReduce × 2 字节）

要想计算受限（通信能被计算掩盖），需要：

\[\frac{B}{X} > \frac{C}{W_{ici}}\]

翻译成人话：每卡的批次大小，要超过”ICI 算术强度”。

对于 TPU v5p：

也就是说，每卡至少要处理 2550 个 token，否则就会被通信拖累。

如果用三个轴都做数据并行，带宽变成 3 倍，阈值降到 850。但即使这样，一个 pod（8960 芯片）也需要 760 万 token 的批次才能跑满。

结论：纯数据并行被通信卡住的情况其实不多见！

上下文并行：这里的 B 是”总 token 数”。MLP 不在乎 token 是来自同一个序列还是不同序列，所以可以沿序列维度做数据并行（叫”上下文并行”）。注意力需要特殊处理（环形注意力），但 MLP 完全不用管。

全分片数据并行（FSDP）

一句话：不光切数据，连模型参数和优化器状态也切了。用的时候再临时拼起来。

分片公式：\(\text{In}[B_X, D] \cdot W_\text{in}[D_X, F] \cdot W_\text{out}[F, D_X] \rightarrow \text{Out}[B_X, D]\)

注意：权重的收缩维度（D）也被切了！

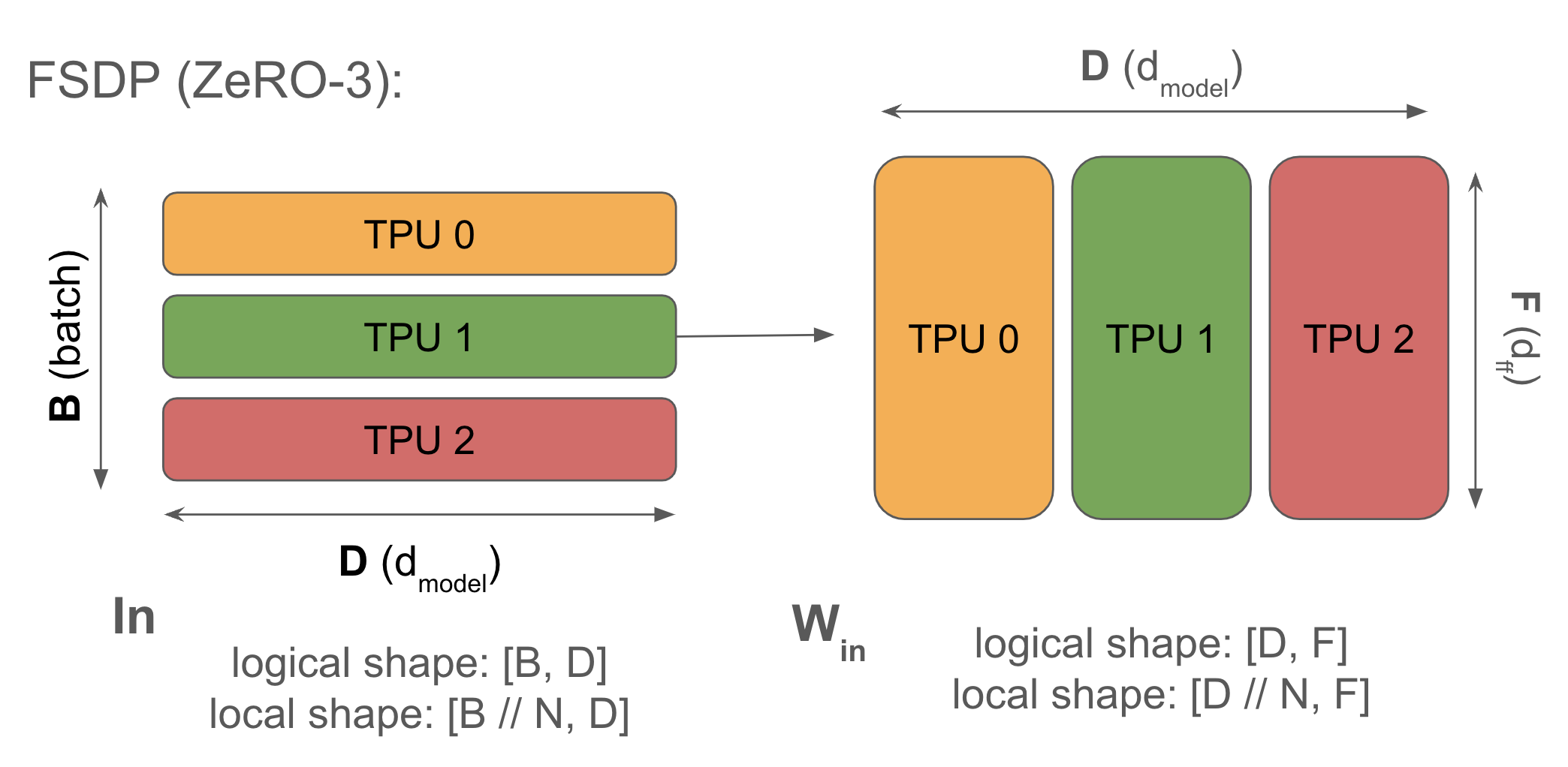

图：FSDP 分片示意。权重沿收缩维度切分，使用前需要 AllGather 拼起来。这样内存省了，但通信多了。

核心思想：

还记得吗？AllReduce = AllGather + ReduceScatter。

既然反向传播要做 AllReduce，不如这样：

通信量完全一样，但内存省了 X 倍！这就是为什么叫”ZeRO”（Zero Redundancy Optimizer）。

完整算法

前向传播：

  1. W_in[D, F] = AllGather(W_in[D_X, F]) ← 可提前异步
  2. Tmp[B_X, F] = In[B_X, D] × W_in[D, F]
  3. W_out[F, D] = AllGather(W_out[F, D_X]) ← 可提前异步
  4. Out[B_X, D] = Tmp[B_X, F] × W_out[F, D]

反向传播：

  1. dW_out_full = Tmp^T × dOut
  2. dW_out[F, D_X] = ReduceScatter(dW_out_full) ← 可异步
  3. W_out[F, D] = AllGather(W_out[F, D_X]) ← 反向需要权重
  4. dTmp = dOut × W_out^T
  5. dW_in_full = In^T × dTmp
  6. dW_in[D_X, F] = ReduceScatter(dW_in_full) ← 可异步
  7. W_in[D, F] = AllGather(W_in[D_X, F])
  8. dIn = dTmp × W_in^T

ZeRO-1/2/3 是什么？

通信量都一样，所以一般直接用 ZeRO-3。

什么时候会被通信拖累？

和数据并行完全一样！因为 AllReduce = AllGather + ReduceScatter，通信总量没变。

\[\frac{B}{X} > \frac{C}{W_{ici}} = 2550\]

要点：FSDP 和数据并行的通信门槛一样，但 FSDP 省内存。如果你的数据并行能跑，换成 FSDP 只有好处没坏处！

实际例子：

DeepSeek-V2 用了 4000 万 token 的批次。这意味着可以扩展到约 47000 芯片（~5 个 TPU v5p pod）而不被通信限制。

LLaMA-3 70B 用 1600 万 token 批次，可以分到约 18000 芯片（~2 个 pod）。

临界批次大小：有个反直觉的事实——批次越小，越容易被通信卡住。因为通信量是固定的（和模型大小相关），但计算量随批次变小。这就是为什么 DeepSeek 等模型用超大批次训练。

张量并行

一句话：不切数据，切模型。每个矩阵乘法都让多张卡一起算。

分片公式：\(\text{In}[B, D_Y] \cdot W_\text{in}[D, F_Y] \cdot W_\text{out}[F_Y, D] \rightarrow \text{Out}[B, D_Y]\)

用 Y 表示张量并行轴（后面会和 FSDP 的 X 轴组合）。

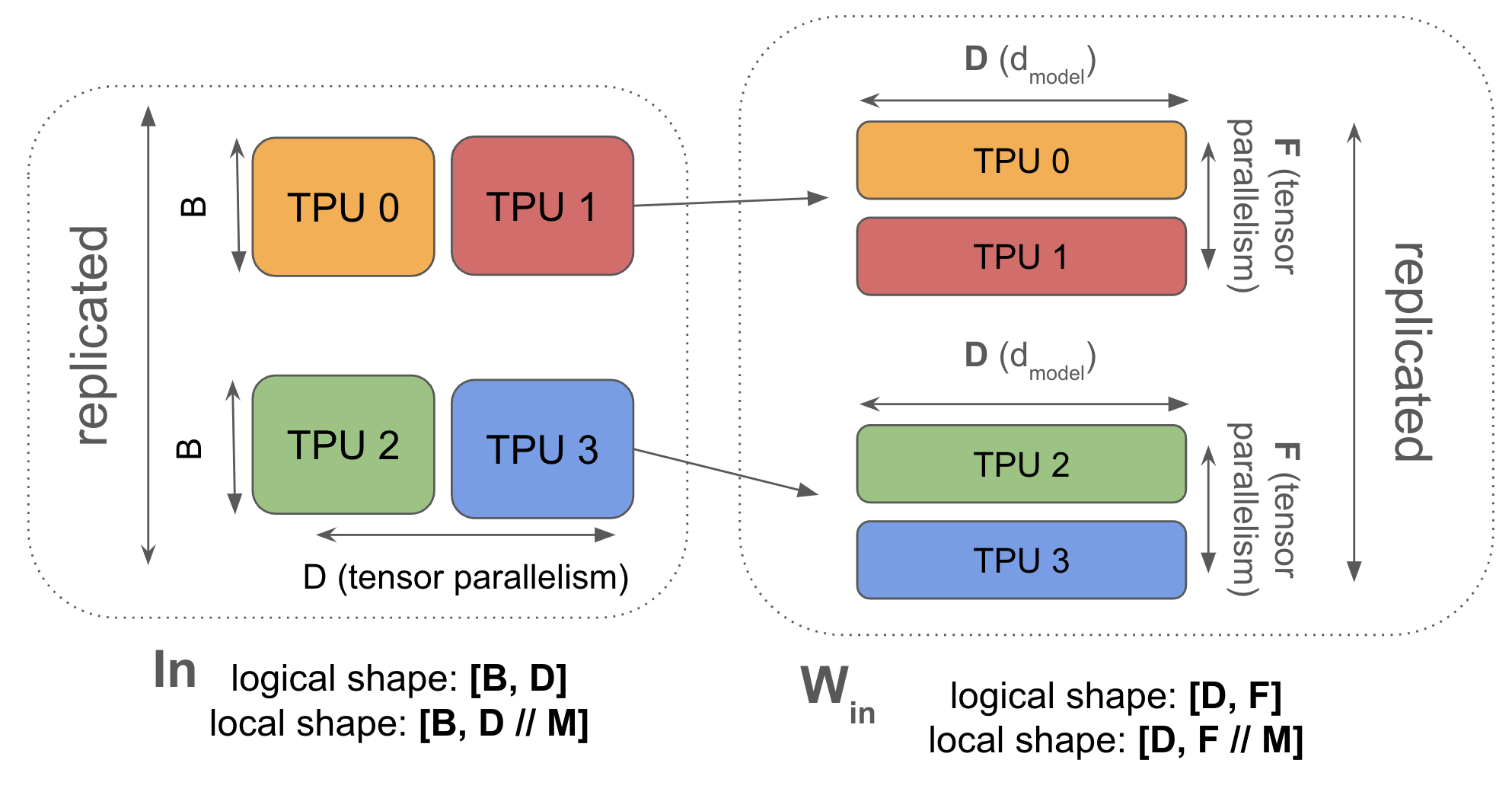

图：张量并行示意。权重沿 F 维度切分，激活沿 D 维度切分。每次矩阵乘法前要 AllGather 激活。

工作流程：

  1. AllGather 拼出完整的 In[B, D]
  2. 每卡算 In × W_in_local → Tmp_local
  3. 每卡算 Tmp_local × W_out_local → Out_local
  4. ReduceScatter 把 Out 切回去

关键区别：FSDP 移动的是权重，张量并行移动的是激活。

完整算法

前向传播：

  1. In[B, D] = AllGather(In[B, D_Y]) ← 关键路径
  2. Tmp[B, F_Y] = In[B, D] × W_in[D, F_Y]
  3. Out_partial = Tmp × W_out[F_Y, D]
  4. Out[B, D_Y] = ReduceScatter(Out_partial) ← 关键路径

反向传播：同理，也需要 AllGather 和 ReduceScatter

巧妙之处：

两个矩阵配合得刚刚好！

这样，一进一出正好配对：进的时候 AllGather D，出的时候 ReduceScatter D。

什么时候会被通信拖累？

\[T_{计算} = \frac{4 \cdot B \cdot D \cdot F}{Y \cdot C}\] \[T_{通信} = \frac{4 \cdot B \cdot D}{W_{ici}}\]

要计算受限：\(F > Y \cdot \frac{C}{W_{ici}} = Y \times 2550\)

也就是说，张量并行的路数不能超过 F / 2550。

要点：张量并行最多做到 F / 2550 路。对于大多数模型（F≈30000），就是 8-16 路。再多就会被通信卡住。

实际例子：

有趣的是：这个门槛和批次大小无关！因为通信量和计算量都与 B 成正比，抵消了。

FSDP + 张量并行混合用

一句话：两个维度一起切，既省内存又能用小批次。

分片公式：\(\text{In}[B_X, D_Y] \cdot W_\text{in}[D_X, F_Y] \cdot W_\text{out}[F_Y, D_X] \rightarrow \text{Out}[B_X, D_Y]\)

X 轴做 FSDP，Y 轴做张量并行。

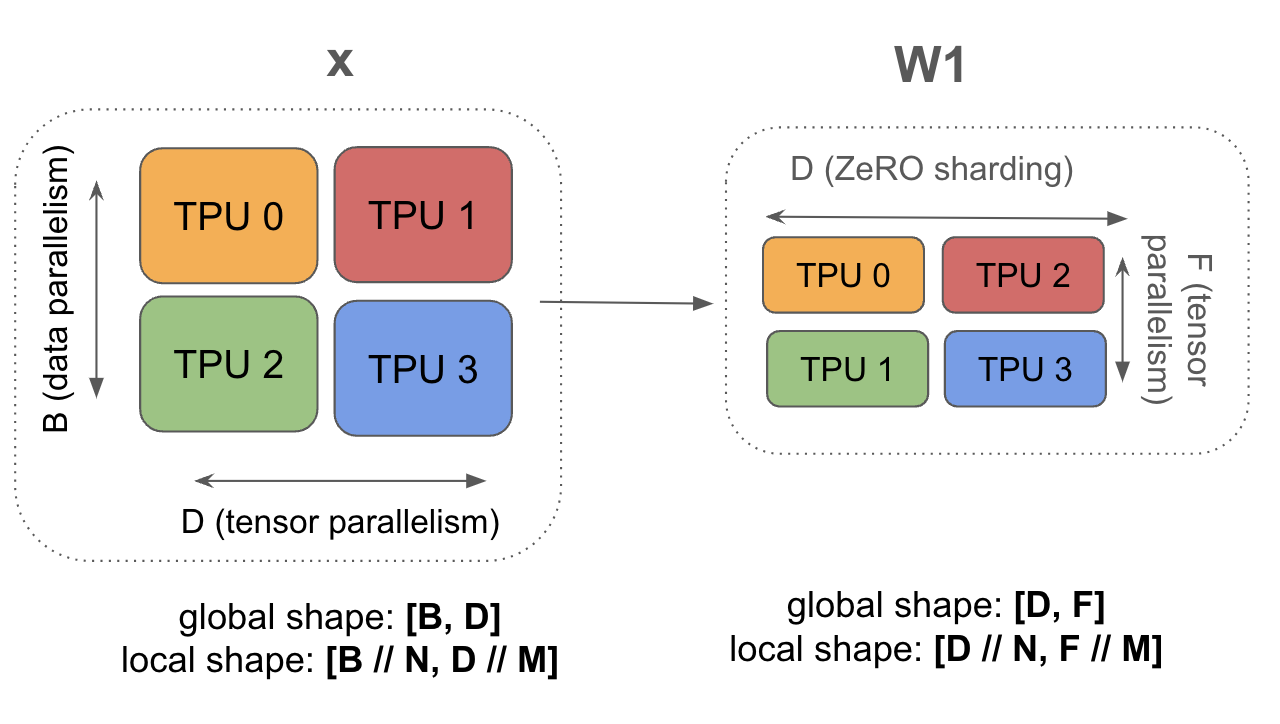

图：混合分片示意。模型参数在两个轴上都切分了，没有任何冗余。

为什么要混合？

当 B 变小时：

所以，批次小的时候多用张量并行，批次大的时候多用 FSDP。

完整算法

前向传播：

  1. In[B_X, D] = AllGather_Y(In[B_X, D_Y]) ← 关键路径
  2. W_in[D, F_Y] = AllGather_X(W_in[D_X, F_Y]) ← 可提前
  3. Tmp[B_X, F_Y] = In × W_in
  4. W_out[F_Y, D] = AllGather_X(W_out[F_Y, D_X]) ← 可提前
  5. Out_partial = Tmp × W_out
  6. Out[B_X, D_Y] = ReduceScatter_Y(Out_partial) ← 关键路径

最优比例是多少？

设 N = X × Y 是总芯片数，最优 FSDP 分片数是：

\[X_{opt} = \sqrt{\frac{B}{F} \cdot \frac{M_X}{M_Y} \cdot N}\]

其中 M_X、M_Y 是各方向的网格轴数（大约各占一半，乘积约为 2）。

实际例子：

代入公式：X ≈ 14，所以用 X=16 做 FSDP，Y=4 做张量并行。

什么时候会被通信拖累？

\[\frac{B}{N} > \frac{\alpha^2}{M_X M_Y F}\]

其中 α = C/W ≈ 2550。

代入 F=32000, M_X M_Y=2：

\[\frac{B}{N} > \frac{2550^2}{2 \times 32000} \approx 100\]

要点：混合 FSDP+TP 可以把每芯片批次降到约 100 token！这比纯 FSDP 的 850 小了 8 倍多。

图：不同策略的计算/通信比。混合策略在中等批次大小时表现最好。纯 FSDP 在大批次时最好，纯 TP 有固定上限。

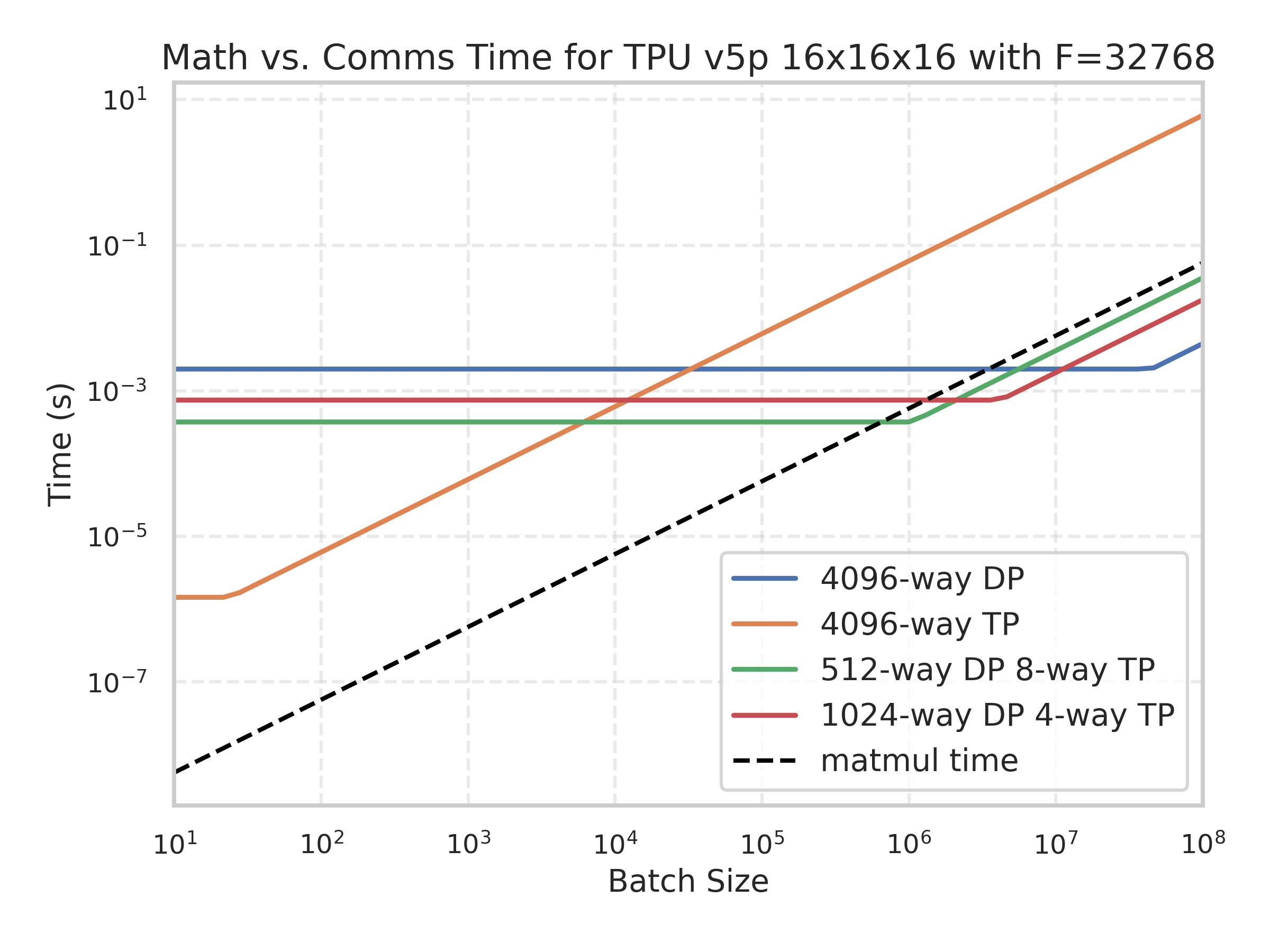

图：不同策略的通信时间对比。黑色虚线是计算时间，高于这条线就是通信受限。混合策略（绿线）在最大范围内保持计算受限。

下面是交互式演示，可以拖动滑块调整批次大小：

流水线并行

一句话：按层切模型，数据像流水线一样一层层传下去。

GPU 世界用得很多，TPU 上不太必要（因为 ICI 带宽够大）。

基本流程：

  1. TPU 0 算第 0~3 层，结果传给 TPU 1
  2. TPU 1 算第 4~7 层，结果传给 TPU 2
  3. …以此类推
  4. 反向传播时倒着来
Python 伪代码
batch_size = 32
d_model = 128
num_layers = len(jax.devices())

x = jax.random.normal(key, (batch_size, d_model))
weights = jax.random.normal(key, (num_layers, d_model, d_model))

# 前向传播
for i in range(num_layers):
    x = x @ weights[i]
    if i != num_layers - 1:
        x = jax.device_put(x, jax.devices()[i+1])

# 反向传播
loss, dx = jax.value_and_grad(loss_fn)(x)
for i in range(num_layers-1, -1, -1):
    _, f_vjp = jax.vjp(layer_fn, intermediates[i], weights[i])
    dx, dw = f_vjp(dx)
    if i != 0:
        dx = jax.device_put(dx, jax.devices()[i-1])

优点：

缺点：

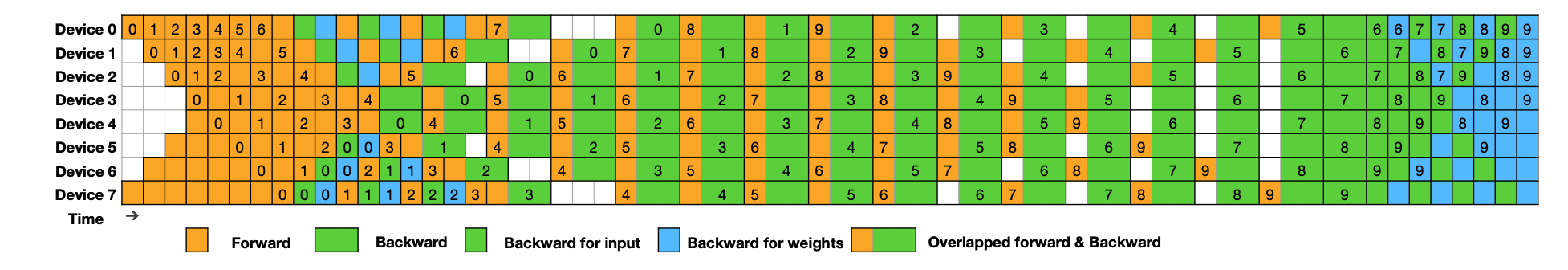

图：DeepSeek v3 的流水线调度。橙色=前向，绿色=dL/dx，蓝色=dL/dW。通过精心排列可以消除气泡。

解决气泡的方法：

  1. 微批处理：把批次切成小块，流水线送入，让各 TPU 都忙起来
  2. 操作重叠：把 dx 计算和 dW 计算巧妙交错，填满空闲时间

因为 TPU 有很强的 ICI，流水线并行不是必需品。我们一般用 FSDP + TP 就够了。

跨 Pod 扩展

一个 TPU v5p Pod 最大 8960 芯片。想要更多？得走 DCN（数据中心网络）。

DCN 带宽：每 TPU 约 6.25GB/s（比 ICI 慢 30 倍）

常见策略：

什么时候被 DCN 卡住？

\[\frac{B}{切片数} > \frac{C}{W_{dcn}} = \frac{4.59 \times 10^{14}}{6.25 \times 10^9} \approx 73440\]

也就是说，每个 Pod 至少要处理 7.3 万多 token，否则 DCN 带宽不够用。

要点：跨 Pod 数据并行，每 Pod 需要至少 7.3 万 token 的批次。

实际例子：

训练 LLaMA-3 70B，批次 200 万 token：

TPU 训练要点速查

核心原则

  1. 芯片越多 or 批次越小 → 越容易被通信卡住
  2. 对于合理的序列长度（~32k），可以把 Transformer 简化成一堆 MLP 分析
  3. 四种并行策略各有适用场景

策略公式速查

策略 分片公式
数据并行 In[B_X, D] · W_in[D, F] · W_out[F, D] → Out[B_X, D]
FSDP In[B_X, D] · W_in[D_X, F] · W_out[F, D_X] → Out[B_X, D]
张量并行 In[B, D_Y] · W_in[D, F_Y] · W_out[F_Y, D] → Out[B, D_Y]
FSDP + TP In[B_X, D_Y] · W_in[D_X, F_Y] · W_out[F_Y, D_X] → Out[B_X, D_Y]

计算量和通信量

策略 每层计算 每层通信（字节，前向+反向）
DP 12BDF/X 0 + 8DF
FSDP 12BDF/X 4DF + 8DF
TP 12BDF/Y 4BD + 4BD
FSDP+TP 12BDF/(XY) (4BD/X + 4DF/Y) + (8BD/X + 8DF/Y)

门槛速查

策略 通信受限条件 TPU v5p 数值
DP/FSDP B/X < C/W_ici 每卡 < 2550 token（单轴）
每卡 < 850 token（三轴）
张量并行 Y > F/2550 超过 8-16 路
FSDP+TP B/N < α²/(2F) 每卡 < 100 token
跨 Pod B/Pod < C/W_dcn 每 Pod < 73440 token

内存估算

TPU v5p（96GB）最多放 90 亿参数（纯数据并行）

实用建议

  1. 模型小、批次大：FSDP 就够了
  2. 模型中等、批次中等：FSDP + 8~16 路张量并行
  3. 超大规模：多 Pod + DCN 数据并行

练习题

用 LLaMA-2 13B 作为例子：

参数 值
L（层数） 40
D（隐藏维度） 5120
F（FFN 维度） 13824
H（头维度） 128
V（词表大小） 32000

问题 1：验证一下参数量确实是 130 亿。

答案
  • FFN 参数：3LDF = 3 × 40 × 5120 × 13824 = 85 亿
  • 注意力参数：4DNHL = 4 × 5120 × 40 × 40 × 128 = 42 亿
  • 词表参数：2VD = 2 × 32000 × 5120 = 3.3 亿
  • 总计：85 + 42 + 3.3 ≈ 130 亿 ✓

问题 2：用 BS=1600 万 token 和 Adam 训练，总内存需求是多少？

答案

参数 + 优化器：(2 + 4 + 4) × 13×10⁹ = 130GB

激活（每层存 3 个检查点）：

  • 每层：2 × (B×D + 2×B×F) = 2 × 16×10⁶ × (5120 + 2×13824) ≈ 1TB
  • 40 层：40TB

总计：约 42TB

问题 3：在 TPU v5p 16×16×16（4096 芯片）上，用 300 万 token 批次训练：

a) 能用纯数据并行吗？ b) 能用纯 FSDP 吗？ c) 应该怎么配置 FSDP + TP？

答案

a) 不能。纯数据并行需要每卡存完整模型（130GB），但 TPU v5p 只有 96GB。

b) 勉强不行。内存没问题（300万 token 只需要 ~8TB 激活），但：

  • 每卡批次 = 300万 / 4096 = 732
  • 门槛 = 2550 / 3 = 850（三轴）
  • 732 < 850，会被通信卡住

c) 可以用混合策略：

  • 门槛 = 2550² / (2×13824) ≈ 235
  • 每卡批次 = 732 > 235 ✓
  • 最优 X = √(300万 × 2 × 4096 / 13824) ≈ 1333
  • 实际配置：X=1024（FSDP），Y=4（TP）
  • 预计步骤时间：6 × 300万 × 13×10⁹ / (4096 × 4.6×10¹⁴ × 0.4) ≈ 300ms

下一章我们用这些知识来实际训练 LLaMA！

附录

附录 A：反向传播的通信推导

前向传播：Out = In × W_in × W_out

反向传播需要计算四个量：

  1. dW_out = Tmp^T × dOut（Tmp = In × W_in）
  2. dTmp = dOut × W_out^T
  3. dW_in = In^T × dTmp
  4. dIn = dTmp × W_in^T

如何确定通信：

  1. 写出每个矩阵乘法需要的操作数
  2. 根据并行策略确定每个操作数的分片
  3. 应用分片矩阵乘法的规则

关键洞察：dOut 的分片方式和 Out 相同（都是输出），所以反向传播的通信模式和前向传播对称。
