Roofline 模型详解

Part 1 of How To Scale Your Model (第0部分：导论 | 第2部分：TPU)

跑算法就像开车送货：速度取决于三件事——发动机多快（算力）、路有多宽（带宽）、货仓多大（内存）。Roofline 模型帮我们算出一个操作最快能跑多快、瓶颈在哪里。

时间花在哪了？

先问一个最基本的问题：为什么一个算法跑 50ms 而不是 50s 或者 5ms？模型里到底在干嘛，时间都花在哪了？

要回答这个问题，得先搞清楚三件事：

1. 计算时间

深度学习的核心就是一堆矩阵乘法，每个都由大量浮点加法和乘法组成。这些运算总称为”FLOPs”（Floating-point Operations，浮点运算数）。

计算需要多久？就是运算量除以算力：

\[\begin{equation} T_\text{计算} = \frac{\text{FLOPs 总量}}{\text{芯片每秒能做的 FLOPs}} \end{equation}\]

举个例子：

NVIDIA H100 大约能做 9.89×10¹⁴ bfloat16bf16 是 bfloat16 的缩写，机器学习常用的一种 16 位浮点格式。 FLOPs/s
TPU v6e 大约能做 9.1×10¹⁴ FLOPs/sH100 和 B200 实际只能跑到标称算力的 80-85%，而 TPU 正常能跑到 95%。

所以做 1 万亿次（10¹²）运算，H100 大约要 10¹² / 9.89×10¹⁴ ≈ 1ms。这里没考虑价格差异。

2. 芯片内通信时间

数据存在”显存”（HBM）里，要算的时候得先搬到计算核心。搬运速度取决于内存带宽：

H100 的 HBM 带宽约 3.35TB/s
TPU v6e 约 1.6TB/s

3. 芯片间通信时间

当模型大到一张卡放不下，需要多卡协作时，数据还得在卡之间传来传去。常见的连接方式有 ICI、NVLink、PCIe 等，各有不同的带宽。

通信时间的计算也很简单：数据量除以带宽：

\[\begin{equation} T_\text{通信} = \frac{\text{需要搬运的字节数}}{\text{带宽（字节/秒）}} \end{equation}\]

好消息：计算和通信通常可以重叠进行（一边算一边传）。所以：

运行时间的下界 = 两者的最大值（如果能完美重叠）
运行时间的上界 = 两者之和（如果完全不能重叠）

\[\begin{equation} T_\text{下界}=\max(T_\text{计算}, T_\text{通信}) \end{equation}\] \[\begin{equation} T_\text{上界} = T_\text{计算} + T_\text{通信} \end{equation}\]

实践中我们按下界优化，因为上下界最多差 2 倍。

计算受限 vs 通信受限

如果 $T_\text{计算} > T_\text{通信}$，说明计算是瓶颈，芯片算力被充分利用，这叫”计算受限“——这是好事！
如果 $T_\text{通信} > T_\text{计算}$，说明通信是瓶颈，芯片有一部分时间在”干等数据”，算力被浪费，这叫”通信受限“。

怎么快速判断会是哪种情况？用”算术强度“：

算术强度 = FLOPs 总量 / 需要搬运的字节数

\[\begin{equation} \text{算术强度} = \frac{\text{FLOPs}}{\text{字节数}} \end{equation}\]

直观理解：每搬运一字节数据，能做多少次运算。

同时，每个硬件有一个”临界算术强度“：

\[\text{临界强度} = \frac{\text{芯片 FLOPs/s}}{\text{带宽 Bytes/s}}\]

如果你的算法强度高于临界值 → 计算受限 ✅
如果你的算法强度低于临界值 → 通信受限 ❌

TPU v5e MXU 的临界强度大约是 240 FLOPs/字节（1.97×10¹⁴ / 8.2×10¹¹）。MXU 是 TPU 的矩阵乘法单元。TPU 还有 VPU 用于逐元素运算，临界强度不同。

举个例子：点积

计算两个 bfloat16 向量的点积 x · y（长度为 N）：

要加载：$x$ 和 $y$ 各 $2N$ 字节
要做：$N$ 次乘法 + $(N-1)$ 次加法 ≈ $2N$ 次运算
写回：$2$ 字节

\[\text{强度} = \frac{2N - 1}{4N + 2} \approx \frac{1}{2}\]

强度只有 0.5，远低于 240 的临界值——点积是典型的通信受限操作。点积实际在 VPU 上执行，不是 MXU。VPU 的临界强度约为 3，所以点积在 VPU 上也是通信受限的。

Roofline 图怎么看

Roofline 图是可视化这个权衡的好工具。X 轴是算术强度（对数），Y 轴是能达到的最大吞吐量（对数）。

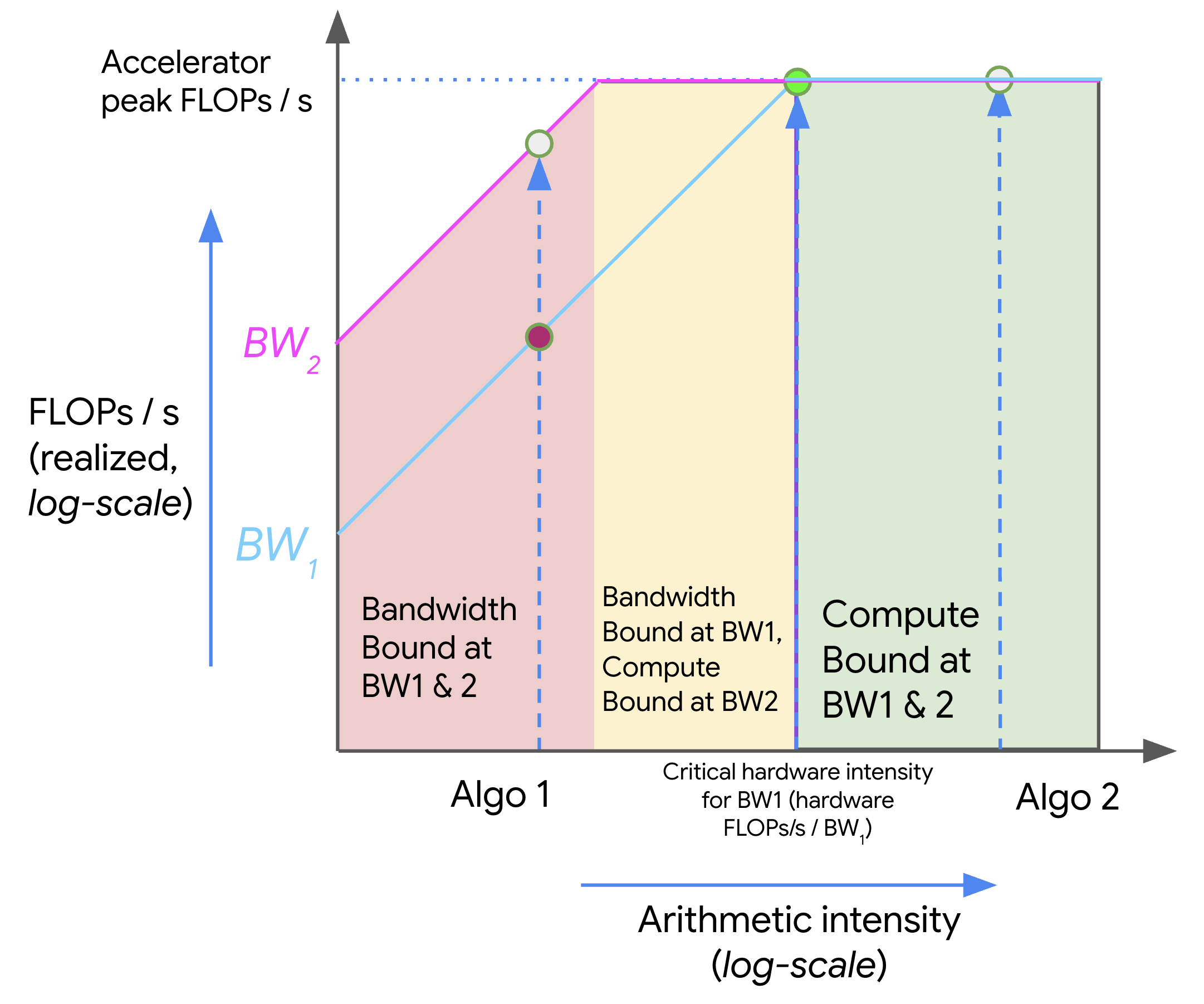

**Roofline 图解读：** 横轴是算术强度，纵轴是能达到的峰值吞吐量。红色区域：无论带宽多大都是通信受限。黄色区域：只在低带宽时受限。绿色区域：计算受限，充分利用了硬件算力。

图中可以看出：

强度低的算法（如 Algo 1）被”屋顶”的斜坡压住，无法达到峰值算力
强度高的算法（如 Algo 2）顶到了”天花板”，充分利用算力
提升性能的两个方向：提高算法强度 或 增加带宽

矩阵乘法的 Roofline

矩阵乘法（matmul）是深度学习的核心操作，来仔细算一下。

设 $X$ 的形状是 bf16[B, D]，$Y$ 是 bf16[D, F]，输出 $Z$ 是 bf16[B, F]：

加载：$2BD + 2DF$ 字节
计算：$2BDF$ FLOPs严格说是 $BDF$ 次乘法 + $BF(D-1)$ 次加法，约 $2BDF$。
写回：$2BF$ 字节

\[\text{强度} = \frac{2BDF}{2BD + 2DF + 2BF} = \frac{BDF}{BD + DF + BF}\]

如果 $B$ 相对于 $D$、$F$ 较小（这在 Transformer 中很常见），可以简化为：

\[\text{强度} \approx \frac{BDF}{DF} = B\]

所以当 $B > 240$ 时，矩阵乘法就变成计算受限！

黄金法则：bf16 矩阵乘法要在 TPU 上跑满算力，每副本 batch size 要大于 240 个 token。注意这是 token 数，不是序列数。比如 128 张 GPU 上跑 512 条 4096 token 的序列，总 batch = 512×4096 = 200 万 token，每卡 batch = 16k token，远超 240。

GPU 上这个数字稍高（约 300），但结论类似。

多卡通信的 Roofline

前面讲的都是单卡内部的 Roofline。但本书更关心的是多卡之间的通信。

举个例子：两张 TPU 联合做矩阵乘法，$X$ 和 $Y$ 沿 $D$ 维度各存一半。

做法是：

每张卡算自己那一半：TPU 0 算 X[:, :D/2] @ Y[:D/2, :]，TPU 1 算另一半
把结果（”部分和”）传给对方，加起来

计算时间减半了（两张卡分担）：

\[T_\text{计算} = \frac{BDF}{1.97 \times 10^{14}}\]

通信时间呢？要传的是 $2BF$ 字节的部分和：

\[T_\text{通信} = \frac{2BF}{4.5 \times 10^{10}}\]

临界条件变成了：

\[\frac{D}{2} > \frac{1.97 \times 10^{14}}{4.5 \times 10^{10}} = 4377\]

即 $D > 8755$ 时才是计算受限。

注意变化：单卡时临界值取决于 $B$（batch size），多卡时取决于 $D$（模型宽度）！想想为什么？

这类分析对于判断”能不能有效并行到多卡”至关重要。

练习题

题 1：int8 矩阵乘法

用 int8（每参数 1 字节）代替 bf16 做矩阵乘法 $X[B, D] \cdot Y[D, F] \rightarrow Z[B, F]$：

需要加载/写回多少字节？
需要多少 FLOPs？
算术强度是多少？
$T_\text{计算}$ 和 $T_\text{通信}$ 各是多少？整体运行时间的上下界？

假设 HBM 带宽 8.1×10¹¹ 字节/s，int8 峰值 3.94×10¹⁴ OPs/s。

点击查看答案

加载 $BD + DF$ 字节，写回 $BF$ 字节
还是 $2BDF$ FLOPs（只是精度变了）
强度 ≈ $2B$，临界值 = 3.94×10¹⁴ / 8.1×10¹¹ ≈ 486，所以 $B > 243$ 时计算受限。跟 bf16 差不多！
$T_\text{计算} = 2BDF / 3.94×10^{14}$，$T_\text{通信} = (BD + DF + BF) / 8.1×10^{11}$

题 2：int8 权重 + bf16 激活

实际中常见的做法是：权重量化成 int8，但激活和计算保持 bf16。即 bf16[B, D] × int8[D, F] → bf16[B, F]。

在什么 batch size 下会变成计算受限？（假设 1.97×10¹⁴ bf16 FLOPs/s）

点击查看答案

权重只要 $DF$ 字节（而不是 $2DF$），激活还是 $2BD$ 字节。

强度 ≈ $2BDF / DF = 2B$，临界条件 $2B > 240$，即 $B > 120$。

这比纯 bf16 的 240 低一半！说明权重量化能显著提高效率。

题 3：画个 Roofline 图

用题 2 的设置，分别对 $F = D = 4096$ 和 $F = D = 1024$ 画出 FLOPs/s vs $B$ 的曲线。

点击查看答案

两个模型最终都能达到峰值算力，但大模型（D=4096）更早达到。小模型（D=1024）的临界 batch size 几乎翻倍。

import matplotlib.pyplot as plt
import numpy as np

bs = np.arange(1, 512)

def roofline(B, D, F):
  total_flops = 2*B*D*F
  flops_time = total_flops / 1.97e14
  comms_time = (2*B*D + D*F + 2*B*F) / 8.2e11
  total_time = np.maximum(flops_time, comms_time)
  return total_flops / total_time

plt.figure(figsize=(8, 4))
plt.plot(bs, roofline(bs, 4096, 4096), label='D=F=4096')
plt.plot(bs, roofline(bs, 1024, 1024), label='D=F=1024')
plt.legend()
plt.xlabel('Batch Size')
plt.ylabel('峰值 FLOPs/s (TPU v5e)')
plt.grid()

题 4：带 batch 维度的权重

如果权重矩阵每个 batch 不一样，即 int8[B, D] × int8[B, D, F] → int8[B, F]，算术强度是多少？

点击查看答案

FLOPs：还是 $2BDF$
通信：$BD + BDF + BF$（权重变成 $BDF$ 字节了！）
强度 ≈ $2BDF / BDF = 2$

强度变成常数了，跟 batch size 无关！这意味着几乎总是通信受限——很糟糕。

题 5：H100 的临界 batch size

查 H100 SXM 规格表，计算 bf16 矩阵乘法变成计算受限需要多大 batch。

注意：官方标称的 Tensor Core FLOPs 是有结构化稀疏加成的，实际要除以 2。

点击查看答案

标称 bf16 FLOPs：1.979×10¹⁵（带稀疏），实际约 10¹⁵
HBM 带宽：3.35TB/s

临界 batch = 10¹⁵ / 3.35×10¹² ≈ 298

和 TPU 差不多。

第 1 章完！下一章我们深入 TPU 的内部结构，点击继续。
